Стационарные нагреватели. Теплонагреватели Thermobile стационарного типа
Стационарные нагреватели - это теплонагреватели Thermobile (с дымоходом в контейнере) IMAC, использующие в качестве топлива керосин, пропан, природный газ, дизельное топливо.

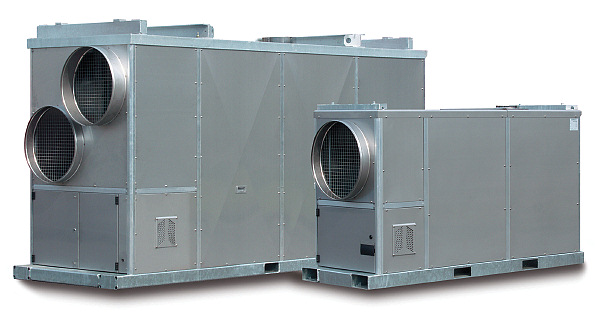

Рисунок 1 - На фото слева направо помещены: IMAC 4000 E и IMAC 2000 S (стандартно оснащен распределительной панелью 1х600 мм).
Высокоэффективный усовершенствованный теплообменник (1) стационарного нагревателя помещён во всепогодный запирающийся контейнер (2) и обеспечивает КПД 92%. Надежность, прочность и долговечность конструкции обуславливаются уникальной комбинацией нержавеющей и жаропрочной стали, надёжным корпусом, всепогодным кожухом (собранным полностью из нержавейки, устойчивой к коррозии). Теплонагреватели Thermobile дают на 100% чистое сухое тепло, без примесей горения, без окиси и двуокиси углерода (СО и CO2). Пламенное сердце агрегата - камера сгорания, она выдерживает температуру горения до 850°C. Воздушная вентиляционная система оборудована радиальным вентилятором HP (3) для обеспечения высокого давления и сильного воздушного напора, благодаря ему тепловые пушки прямого нагрева выдают мощный поток нагретого воздуха из своих механических лёгких, с температурой выходящего потока примерно 40-70°C (кстати, существует возможность рециркуляции воздуха (4)). Специально оборудованный поддон для горелки защищает стационарный нагреватель в случае утечки топлива, так что теплонагреватель Thermobil застрахован от протечек и разлива топлива по полу.

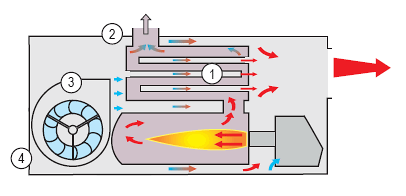

Рисунок 2 - Принципиальная схема стационарного нагревателя.
 |
 |
 |
 |
Водонепроницаемая распределительная коробка с центральной панелью управления, контрольными лампами и цифровым температурным регулятором. |
Промышленная горелка с жидкотопливным деаэратором и поддоном в случаи утечки топлива. |
Конструкция с грузоподъемными крюками |
Радиальный вентилятор высокого давления для перемещения большого объема воздуха на больших площадях. |
В отличии от мобильных тепловых пушек непрямого нагрева (дающих в среднем от 65 до 185 квт), стационарные нагреватели спроектированы на выдачу большей тепловой мощности: 185-383 (квт). Максимальное потребление жидкого топлива и расход воздуха зависят от конкретной модели стационарного нагревателя, установки поглощают топлива от 18,2 до 38 (литров в час) и воздуха 12.000-24.000 (кубометров в час). Возможно распределение теплого воздуха по воздухоотводам (их диаметр до 600 мм) на дальние расстояния, в т.ч. по нескольким раздельным помещениям.
Коробка панели управления стационарного нагревателя запирается, отсек камеры сгорания снабжен технологическими отверстиями под электрический кабель и топливные шланги. Система управления процессом горения полностью автоматизирована, есть возможность подключения термостата для автоматического поддержания температуры в помещении. Конструкция оснащена грузоподъемными крюками для крана, рамой с отверстиями для погрузчика, а так же пригодна для штабелирования. В стандартной комплектации стационарные нагреватели оснащены промышленной горелкой, системой защиты от перегрева, ограничителем температуры и жидкотопливным деаэратором, помогающим стабилизировать процесс горения. Горелка просто заменяется при смене вида топлива. Стандартная распределительная панель для IMAC 2000 1х600 мм (возможна поставка 4х300 мм, 6х300 мм и 2х500). Для IMAC 4000 возможна поставка 3х500 мм, 2х600 мм и 1х800 мм.
При использовании Теплонагревателей Thermobile данного типа необходима установка дымохода. Легко присоединяемый рециркуляционный фланец, а так же возможность использования рециркуляционного вентилятора, поставляется по запросу.

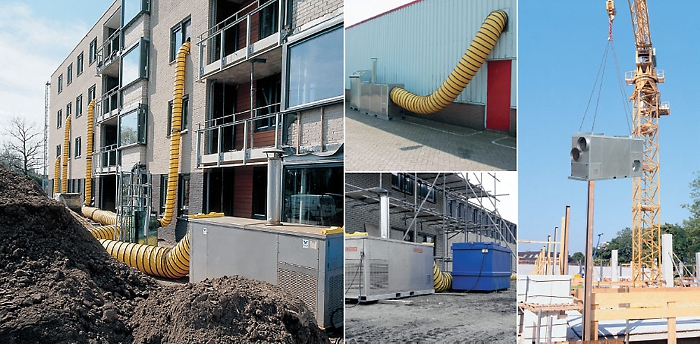

Рисунок 3 - Стационарные нагреватели на строительных площадках России.
Типичные области, где применяются стационарные нагреватели: обогрев тентов (особенно подходит для обогрева больших по площади тентов и др. мобильных сооружений, демонстрационных и спортивных залов), строительство (обогрев и сушка возводимых или ремонтируемых зданий большого объема, в т.ч. где находятся люди), промышленность (обогрев больших цехов, производственных и складских помещений, ангаров), в производственном процессе, например в судостроении (просушка судна после окраски).
Технические характеристики стационарных нагревателей
Модель |
Тепловая мощность, кВт |
MAX потребление топлива, л/час |
Расход воздуха, м3/час |
MAX сопротивление вентилятора, Па |
Потребление тока, А |
Диамтер выходного отверстия, мм |
Соединение с дымоходом. мм |
Подключение термостата |
Артикул |
IMAC 2000 S | 185 | 18,2 | 12.000 | 600 | 7,5 | 1X600 | 200 | ДА | 41.729.600 |
IMAC 4000 E | 261/383 | 26/38 | 18.000/24.000 | 400/1000/700 | 9-20-20,3 | 3X500 | 300 | ДА | 41.740.500 |
IMAC 4000 E | 261/383 | 26/38 | 18.000/24.000 | 400/1000/700 | 9-20-20,3 | 2X600 | 300 | ДА | 41.740.600 |
IMAC 4000 E | 261/383 | 26/38 | 18.000/24.000 | 400/1000/700 | 9-20-20,3 | 1X800 | 300 | ДА | 41.740.800 |
Габаритные размеры стационарных нагревателей
|
Габаритные размеры без упаковки (см) |
Габаритные размеры в упаковке (см) |
|
A |
B |
C |
D |
E |
F |
кг |
L-длин |
В-ширина |
Н-высота |
кг |
IMAC 2000 S | - | - | - | 240 | 80 | 137 | 545 | 240 | 80 | 137 | 545 |
IMAC 4000 E | - | - | - | 385 | 120 | 201 | 1300 | 385 | 120 | 201 | 1300 |
IMAC 4000 E | - | - | - | 385 | 120 | 201 | 1300 | 385 | 120 | 201 | 1300 |
IMAC 4000 E | - | - | - | 385 | 120 | 201 | 1300 | 385 | 120 | 201 | 1300 |
|
