Тепловые пушки непрямого нагрева

Тепловые пушки непрямого нагрева (с дымоходом и отдельной горелкой) IMA, как и некоторые тепловые пушки прямого нагрева, работают на жидком и газовом топливе: дизельное топливо, керосин, пропан, природный газ.

Тепловые пушки Thermobile непрямого нагрева  Тепловые пушки Thermobile непрямого нагрева

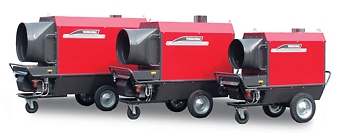

Рисунок 1 - Тепловые пушки Thermobile непрямого нагрева.



На рендере изображены тепловые пушки Thermobile: IMA 185 Radial, IMA 150 Radial, IMA111 Radial, IMA61 Radial, IMA 150 Axial, IMA111 Axial, IMA61 Axial.

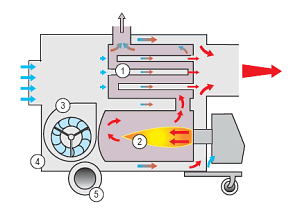

Коротко опишем принцип работы тепловых пушек непрямого нагрева: высокоэффективный теплообменник (1) с 92% КПД, обеспечивающий нагрев воздушного потока, засасываемого извне или цирулирующего в помещении. Камера сгорания (2) выдерживает температуру 850°C. Радиальный вентилятор HP (500 Па) для высокого давления и более мощного воздушного потока (3). Модели защищены скобой от ударов (4). Большие колеса (5), удобные для транспортировки. Имеется поддон для горелки на случай утечки топлива.

Принцип работы тепловых пушек непрямого нагрева

Рисунок 1 - Принцип работы тепловых пушек непрямого нагрева.



На выходе из тепловой пушки имеем сухое тепло на 100% чистое без примесей горения (без СО и CO2). Температура выходящего потока примерно 50-80°C.

Преимущества и характеристики тепловых пушек непрямого нагрева:

  • Мобильные, компактные, выдаваемая тепловая мощность от 65 до 185 (квт);
  • Надежная и эргономичная конструкция. Безопасный не нагревающийся корпус;
  • Возможно распределение теплого воздуха по воздухоотводам (диаметр до 500 мм) от одной тепловой пушки по нескольким раздельным помещениям;
  • Все элементы воздухонагревателя сделаны из фосфатированной листовой стали и покрыты с помощью уникального метода порошковым покрытием, обеспечивает надежная защита от коррозии;
  • В стандартной комплектации модели тепловых пушек непрямого нагрева оснащены системой защиты от перегрева, разъемом для подключения термостата, ограничителем температуры и жидкотопливным деаэратором, помогающим стабилизировать процесс горения (отделение пузырьков из жидкости и подогрев топлива с дополнительной ролью обратного клапана). На фото - жидкотопливный деаэратор Tigerloop;
  • Отдельно надстроенная горелка, позволяющая быстро адаптировать тепловую пушку непрямого нагрева к смене топлива (при смене вида топлива заменяется только горелка);
  • Возможность для рециркуляции воздуха. Легко присоединяемые панели (принцип использования воздуха так же и внутри помещения, экономия электричества и топлива на 25%. Особенно рекомендуется при низких температурах). А так же возможность использования рециркуляционного вентилятора. Панели поставляются по запросу. На изображении легкоприсоединяемый рециркуляционный фланец для для тепловых пушек непрямого нагрева IMA;
  • Все модели оснащены пазами для транспортировки с помощью погрузчика;
  • Необходимо использование дымохода при использовании воздухонагревателя как внутри, так и снаружи, а так же отдельного топливного бака;
  • Горелка оснащена защитным колпаком от дождя и поддоном в случаи утечки топлива;
  • Заменяемые компоненты;
  • Возможна поставка тепловых пушек с двумя типами вентиляторов: радиальным и осевым. С радиальным (radiaal) возможно использование до 30 метров воздуховодов, незаменим для распределения тепла по более, чем двум раздельным помещениям, допускается два или три поворота, выдерживает большее давление (до 500 Па) и имеет более мощный воздушный поток. С осевым (axiaal) допустимо максимально два воздухоотвода, без изгибов и меньшего давления;
  • IMA 61/111 - относительно компактная тепловая пушка непрямого нагрева, проходит через дверной проем 80 см.;
  • Модели IMA используются снаружи, а также и внутри помещений, где работают люди, но требуется вентиляция помещения;
  • Максимальное потребление жидкого топлива от 6,5 до 18,3 (литров/час);
  • Расход воздуха от 4 до 13 (кубометров/час).

Области применения тепловых пушек непрямого нагрева

Строительство:

  • Отопление помещений, где длительное время находятся люди;
  • Обогрев и сушка возводимых или ремонтируемых зданий.

Промышленность:

  • Обогрев больших цехов, производственных и складских помещений.

Сельское хозяйство:

  • Обогрев рабочих с/х помещений, ангаров, хранилищ, складов;
  • Сушка и хранение с/х продукции;
  • Обогрев хранилищ для луковичных культур без риска повреждения выделениями этилена.

Садоводство:

  • Отопление теплиц, парников и др. сооружений без риска выбросов СО и CO2;
  • Обогрев сортировочных помещений.

Обогрев тентов:

  • Обогрев тентов и других временных сооружений, демонстрационных и спортивных залов.
Области применения тепловых пушек непрямого нагрева

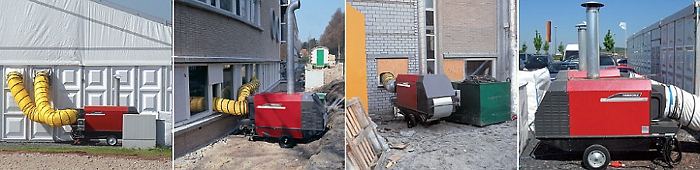

Рисунок 2 - Области применения тепловых пушек непрямого нагрева.



Технические характеристики тепловых пушек непрямого нагрева

Модель Тепловая мощность, кВт MAX потребление топлива, л/час Расход воздуха, м3/час MAX сопротивление вентилятора, Па Потребление тока, А Диаметр выходного отверстия, мм Соединение с дымоходом. мм Подключение термостата Артикул
IMA 61 АХ656,54.0001303,3/230 V400180ДА41.722.800
IMA 61 R656,54.0002506,5/230 V400180ДА41.722.300
IMA 111 AX11010,95.8001304,4/230 V500200ДА41.724.800
IMA 111 R11010,98.0003009,2/230 V500200ДА41.724.207
IMA 111 RHP11010,910.0005007,5/400 V500200ДА41.724.210
IMA 150 AX15012,37.4001005,7/230 V500200ДА41.726.800
IMA 150 R15014,89.00030015/230 V500200ДА41.726.650
IMA 150 RHP15014,811.0005009,0/400 V500200ДА41.726.000
IMA 185 R/230V18518,310.00030015/230 V600200ДА41.728.650
IMA 185 RHP18518,313.00050010/400 V600200ДА41.728.010

Габаритные размеры и вес тепловых пушек непрямого нагрева

  Габаритные размеры без упаковки (см) Габаритные размеры в упаковке (см)
  A B C D E F кг L-длин В-ширина Н-высота кг
IMA 61 AX---1627112820520375142230
IMA 61 R---1997112823020275172250
IMA 111 AX---1797813427818080142340
IMA 111 R---22378134330240100172430
IMA 111 RHP---22378134340240100172530
IMA 150 AX---2008415133220595172430
IMA 150 R---2468415138526595172580
IMA 150 RHP---2468415138526595172580
IMA 185 R/230V---27191152425300104172625
IMA 185 RHP---27191152425300104172625
